Активированный уголь — один из старейших и до сих пор незаменимых материалов в водоподготовке. Ему нет прямой альтернативы там, где нужно убрать хлор, органику, запах и вкус без изменения минерального состава воды. При этом рынок предлагает десятки видов угля, отличающихся сырьём, структурой пор, формой и инженерным назначением — и выбор «не того» материала ведёт к перерасходу ресурса, недостаточной очистке или преждевременной замене загрузки.
Эта статья — системный разбор угля в водоподготовке: от физики адсорбции и структуры пор до инженерных расчётов времени контакта и выбора марки под конкретную задачу.
Как работает активированный уголь: физика адсорбции
Активированный уголь — это не фильтр в механическом смысле. Он работает как адсорбент: загрязнители удерживаются на колоссальной внутренней поверхности материала за счёт физических и химических взаимодействий, а не просто «застревают» в порах.
Адсорбция vs абсорбция vs механическое задержание
- Механическое задержание — примесь не проходит физически через поры. Так работают мембраны и механические фильтры
- Абсорбция — вещество поглощается объёмом материала, как губкой
- Адсорбция — молекулы загрязнителя притягиваются и удерживаются на поверхности угля силами Ван-дер-Ваальса. Это физическая (обратимая) адсорбция — именно она обеспечивает большинство эффектов угольного фильтра
Кроме физической адсорбции, активированный уголь способен к каталитическим реакциям: в частности, дехлорирование воды — не адсорбция хлора, а каталитическое восстановление его до хлорид-иона (Cl⁻) на поверхности угля. Этим объясняется высокая скорость и ёмкость угля именно при удалении свободного хлора — это химическая реакция, а не физическое накопление.
Площадь поверхности — главный ресурс угля
Ключевая характеристика любого активированного угля — удельная площадь поверхности. Один грамм хорошего угля имеет внутреннюю поверхность от 500 до 2 200 м² — сопоставимо с несколькими теннисными кортами, упакованными в чайную ложку вещества. Именно эта поверхность «вмещает» адсорбируемые молекулы, и именно она исчерпывается по мере насыщения угля загрязнителями.
Когда поверхность насыщена — уголь перестаёт адсорбировать. Это называется проскок загрязнителя: концентрация на выходе из фильтра начинает расти, достигая входного уровня. В отличие от мембраны, которая физически не пропускает частицы, «сытый» уголь перестаёт удерживать молекулы без каких-либо внешних признаков.

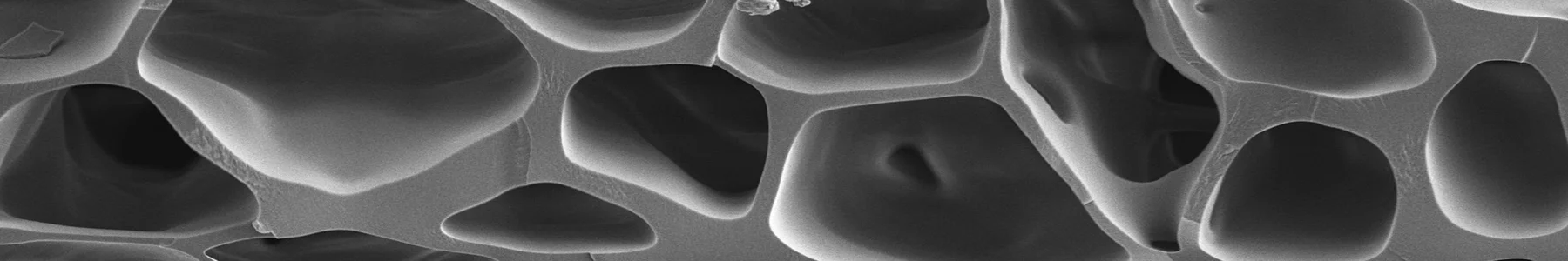

Поры угля — это не однородные каналы одного диаметра. Внутри одной гранулы одновременно существуют поры трёх принципиально разных масштабов, и от их соотношения зависит, какие именно загрязнители данный уголь будет удалять эффективно.
| Тип пор | Диаметр | Роль в адсорбции | Что адсорбирует преимущественно | Показатель в паспорте |
|---|---|---|---|---|
| Макропоры | >50 нм | Транспортные каналы — доставляют молекулы вглубь гранулы к более мелким порам | Красители, крупные органические молекулы (гуминовые и фульвокислоты), коллоиды | Мелассовое число |
| Мезопоры | 2–50 нм | Промежуточные — адсорбируют молекулы средней массы, создают переходное пространство | Красители, ПАВ, органические молекулы среднего размера, цветность воды, фенолы | Число метиленового синего |
| Микропоры | <2 нм | Основной «рабочий» объём — именно здесь сосредоточена большая часть удельной поверхности и происходит адсорбция малых молекул | Хлор, хлорамины, ТГМ, ЛОС (бензол, толуол, трихлорэтилен), пестициды, геосмин, 2-МИБ | Йодное число |
💡 Для инженера: если задача — дехлорирование и удаление ЛОС — выбирайте уголь с максимальным йодным числом (микропоры). Если задача — осветление, снижение цветности, удаление гуминовых веществ — нужен уголь с высоким мелассовым числом (макро- и мезопоры). Один уголь не бывает одинаково хорош в обоих случаях.
Как сырьё формирует структуру пор
Соотношение микро/мезо/макропор заложено в природе исходного сырья и почти не меняется технологией активации — активация лишь «раскрывает» и расширяет уже имеющуюся структуру. Именно поэтому выбор сырья — первый и главный шаг при подборе угля.
Классификация по сырью: кокос, древесина, уголь, торф
1. Кокосовый уголь (из скорлупы кокосового ореха)
Стандарт де-факто для питьевой воды и бытовых фильтров. Скорлупа кокоса — плотный, богатый углеродом материал с природной микропористой структурой, которую активация только усиливает.
Характеристики:
- Структура пор: преимущественно микропористая
- Йодное число: 1 000–1 200 мг/г (лучшее среди всех видов сырья)
- Твёрдость (hardness): 95–98% — лучшая механическая прочность
- Зольность: менее 3% — минимальная
- Влажность: не более 5%
- Удельная поверхность: 1 100–1 600 м²/г
Оптимальные задачи: дехлорирование, удаление ЛОС (летучих органических соединений), пестицидов, геосмина и 2-МИБ, тригалометанов (ТГМ). Лучший выбор для систем бытовых фильтров, предфильтрации перед RO-мембраной, напорных фильтров питьевого водоснабжения.
Ограничения: менее эффективен при удалении высокомолекулярной органики (красители, гуминовые вещества) из-за преобладания микропор. Стоит дороже угольных и древесных аналогов.
2. Древесный уголь (берёза, пальма, сосна, торфяная древесина)
Традиционное сырьё с более развитой мезо- и макропористой структурой по сравнению с кокосовым.
Характеристики:
- Структура пор: преимущественно мезо- и макропористая
- Йодное число: 700–1 050 мг/г (ниже, чем у кокосового)
- Твёрдость: 80–90% (механически мягче, крошится при обратной промывке)
- Зольность: 5–15% (выше, что влияет на вымывание при первом запуске)
- Удельная поверхность: 900–1 400 м²/г
Оптимальные задачи: осветление воды, снижение цветности, удаление гуминовых и фульвокислот, адсорбция таннинов, очистка в пищевой промышленности (осветление соков, вин, сиропов), безнапорные фильтры. Березовый уголь (марки БАУ, ДАУ) — российский стандарт для безнапорных фильтров.
Ограничения: меньший ресурс при дехлорировании и удалении ЛОС по сравнению с кокосовым; не рекомендуется для напорных фильтров с обратной промывкой высокой интенсивности из-за истирания.
3. Каменноугольный (битуминозный / бурый уголь)
Уголь на основе ископаемого каменного угля — наиболее «промышленное» сырьё с широким распределением пор по всем трём диапазонам.
Битуминозный (среднезольный) уголь:
- Сбалансированная структура: микро + мезо + макропоры
- Йодное число: 800–1 100 мг/г
- Высокая механическая прочность (после агломерации или экструзии)
- Хорошо регенерируется термически — экономически оправдан для крупных промышленных систем
Лигнит (бурый уголь):
- Преобладающие макропоры → хорош для крупной органики, красителей
- Йодное число: 400–700 мг/г (ниже)
- Более мягкий и хрупкий, генерирует больше пыли
- Применяется в промышленной очистке сточных вод, где не нужна тонкая органика
4. Торфяной уголь
Специфическое сырьё с развитой переходной (мезо-) пористостью. Применяется в ограниченных промышленных задачах, реже в водоподготовке. Зольность выше, механическая прочность ниже, чем у кокосового и битуминозного.
Сравнительная таблица по сырью
| Параметр | Кокосовый | Древесный | Битуминозный | Лигнит (бурый) |
|---|---|---|---|---|
| Доминирующие поры | Микро | Мезо + макро | Микро + мезо + макро | Макро |
| Йодное число (мг/г) | 1 000–1 200 | 700–1 050 | 800–1 100 | 400–700 |
| Твёрдость | 95–98% | 80–90% | 85–95% | 70–85% |
| Зольность | <3% | 5–15% | 5–12% | 10–20% |
| Лучшие для | Хлор, ЛОС, вкус/запах, RO-предфильтр | Цветность, гуминовые, пищевые задачи | Промышленные GAC-фильтры с регенерацией | Сточные воды, крупная органика, красители |
Каталитические и импрегнированные угли: когда обычной адсорбции недостаточно
Стандартный активированный уголь — отличный сорбент, но он бессилен против ряда специфических загрязнителей: растворённого сероводорода (H₂S), некоторых форм железа и марганца, хлораминов в высоких концентрациях, ртути. Для таких задач разработаны специализированные модификации.
Каталитические угли (Centaur® и аналоги)
Угли, прошедшие специальную термическую и химическую обработку, в результате которой на их поверхности сформированы активные каталитические центры. Самый известный продукт — Centaur® (Calgon Carbon), российские аналоги — КД-А, КФ-М.
- Принцип действия: сероводород (H₂S) не адсорбируется, а каталитически окисляется на поверхности угля до элементарной серы (S⁰), которая накапливается в порах. Реакция идёт без расхода реагентов — уголь работает как катализатор.
- Что удаляет: сероводород (запах тухлых яиц), частично железо и марганец, хлорамины (в 3–5 раз эффективнее обычного угля).
- Особенности: более высокая насыпная плотность (0,55–0,60 г/см³), развитая мезопористость, йодное число 800–950 мг/г (ниже кокосового — это нормально, задача иная).
- Ресурс по H₂S: 15 000–40 000 литров на литр загрузки в зависимости от концентрации сероводорода.
💡 Инженерный нюанс: каталитический уголь НЕ является заменой полноценного обезжелезивателя. При содержании Fe²⁺ >1–2 мг/л или Mn >0,5 мг/л он быстро забьётся окислами и потеряет активность. Для таких концентраций нужны каталитические загрузки (Non-Fe, Pyrolox, MGS) или аэрация + осаждение.
Импрегнированные угли
Угли, пропитанные специальными составами для решения узких задач:
- С серебром (Ag⁺): бактериостатический эффект — подавляет рост бактерий внутри загрузки. Используется в бытовых картриджах. Не обеззараживает воду, но снижает риск вторичного обсеменения.
- С серой или сульфидами: для связывания ртути (Hg) в специализированных промышленных задачах.
- С фосфорной кислотой (H₃PO₄): для удаления аммиака и аминов в газофазной адсорбции.
- С KOH: для связывания сероводорода в газовых потоках (не для воды).
⚠️ Важно: импрегнированный уголь нельзя использовать для питьевой воды без явной сертификации NSF/ANSI 61 или ГОСТ 55959-2014. Активные компоненты пропитки могут вымываться в воду в первые недели эксплуатации.
Классификация по форме: GAC, PAC, EAC, угольный блок, BAC
GAC — гранулированный активированный уголь
Наиболее распространённый тип в промышленной и бытовой водоподготовке. Неправильные гранулы размером 0,2–5 мм, получаемые дроблением карбонизированного сырья с последующей активацией.
Размеры фракций (mesh — американская система сит):
| Mesh-размер | Диаметр частиц, мм | Типичное применение |
|---|---|---|
| 8×30 | 0,6–2,4 | Промышленные фильтры питьевой воды, крупные напорные адсорберы |
| 12×40 | 0,4–1,7 | Наиболее распространённый для водоподготовки, хороший баланс перепада давления и скорости адсорбции |
| 20×50 | 0,3–0,85 | Тонкая очистка, малый расход воды, бытовые напорные фильтры |
| 8×16 | 1,2–2,4 | Глубокие промышленные фильтры с длительным временем работы, где важен низкий ΔP |
Преимущества GAC: хорошая гидравлическая проницаемость, возможность термической регенерации, длительный ресурс при правильном подборе фракции, удобство обратной промывки.
Ограничения: требует времени контакта для адсорбции (нужен правильный расчёт EBCT); при высоких скоростях фильтрации эффективность снижается.
PAC — порошковый активированный уголь
Очень мелкие частицы размером менее 0,1 мм (100–325 mesh, около 0,044–0,149 мм). За счёт малого размера обладает максимальной кинетикой адсорбции — в 10–100 раз быстрее, чем GAC.
Применение:
- Аварийное устранение сезонных пиков запаха и вкуса в муниципальных водопроводах (цветение водоёмов, залповые выбросы)
- Дозирование в контактные камеры или смесители перед отстойником/флотатором
- Промышленная очистка сточных вод в режиме периодического действия
- Пищевая промышленность: адсорбция нежелательных компонентов в жидких продуктах
Ограничения: PAC не может использоваться как насыпная загрузка в проточных фильтрах — он создаёт чрезмерный перепад давления. Требует коагуляции/флокуляции или осветления для удаления из обрабатываемой воды. Одноразовый — регенерация экономически нецелесообразна.
EAC — экструзионный (пеллетированный) уголь
Порошкообразный уголь, спрессованный в цилиндрические гранулы диаметром 0,8–5 мм. В отличие от дроблёного GAC, пеллеты имеют правильную цилиндрическую форму и исключительно высокую механическую прочность.
Применение: системы с интенсивным потоком и высокими требованиями к механической стойкости; газофазная адсорбция; отдельные специализированные задачи водоподготовки. В России маркируется как «прессованный уголь» или «экструдированный».
Угольный блок (Carbon Block)
GAC или PAC, спрессованный с полимерным связующим в монолитный блок. Картридж работает одновременно как механический фильтр (задерживает частицы по рейтингу пор: 5, 1, 0,5, 0,1 мкм) и адсорбент.
Преимущества перед насыпным GAC:
- Исключает «каналообразование» — вода вынуждена проходить через весь объём блока
- Одновременно механическое задержание + адсорбция
- Меньший риск биологического обрастания (плотная структура затрудняет колонизацию)
- Компактность — используется в бытовых системах под мойку
Ограничения: не регенерируется; имеет более высокий перепад давления, чем GAC; рейтинг пор и адсорбционная ёмкость исчерпываются независимо — нередко перепад давления растёт раньше, чем исчерпывается сорбционный ресурс.
BAC — биологически активный уголь
BAC (Biologically Activated Carbon) — это не отдельный материал, а режим эксплуатации GAC-загрузки, при котором на поверхности угля формируется биоплёнка из гетеротрофных микроорганизмов. Уголь при этом выполняет двойную функцию: адсорбирует органику и служит субстратом для биодеградации.
Как это происходит: в обычном GAC-фильтре углеродные соединения адсорбируются и накапливаются. При BAC-режиме бактерии биоплёнки окисляют растворённое органическое вещество, «освобождая» часть адсорбционной ёмкости. Система самообновляется за счёт микробиологической активности, что существенно увеличивает время работы загрузки без регенерации.
Процесс O₃/BAC — стандарт передовой водоподготовки поверхностных вод:
- Озонирование частично разрушает высокомолекулярную NOM (природное органическое вещество) до низкомолекулярных биоразлагаемых соединений
- Биологически разлагаемые продукты озонолиза поступают в BAC-фильтр
- Бактерии в биоплёнке потребляют биоразлагаемую органику, снижая ХПК и БПК₅
- Уголь адсорбирует труднодеградируемые микропримеси (геосмин, 2-МИБ, микрополлютанты, фармацевтика)
Чем BAC отличается от биологического обрастания в обычном GAC: в случае O₃/BAC биоплёнка — желаемый и управляемый компонент технологии. Озонирование обеспечивает биоразлагаемое питательное вещество, бактерии работают в аэробном режиме. В обычном GAC-фильтре без озонирования биообрастание — нежелательный процесс, который потенциально ухудшает качество воды.
⚠️ Важно для проектировщиков: в BAC-режиме необходима аэрация воды перед фильтром (DO ≥ 4–5 мг/л для поддержания аэробного метаболизма), температура воды от 10°C и выше (при <10°C активность биоты резко снижается), и отказ от дезинфектантов перед фильтром — хлор уничтожает биоплёнку. Обеззараживание переносится на стадию после BAC.
Ключевые технические характеристики: как читать паспорт угля
| Характеристика | Что измеряет | Типичные значения | На что влияет |
|---|---|---|---|
| Йодное число (Iodine Number) | Масса йода (мг), адсорбированного 1 г угля из раствора с определённой концентрацией. Косвенный показатель микропористости | 700–1 200 мг/г (высококачественный); норма для питьевой воды: ≥1000 мг/г | Адсорбция малых молекул: хлор, ЛОС, пестициды, запах/вкус |
| Число метиленового синего (Methylene Blue Value) | Адсорбция красителя с молекулой среднего размера. Показатель мезопористости | 15–40 мл/г | Цветность воды, ПАВ, среднемолекулярная органика |
| Мелассовое число (Molasses Number) | Адсорбция высокомолекулярных сахаров. Показатель макропористости | 100–250+ | Гуминовые вещества, красители, крупная органика |
| Удельная поверхность (BET), м²/г | Измеряется методом BET (адсорбция азота). Суммарная площадь поверхности всех пор | 500–2 200 м²/г | Общая адсорбционная ёмкость |
| Твёрдость / абразивная прочность (Hardness Number) | Устойчивость к механическому истиранию при промывке | 80–98% (кокос 95–98%, древесный 80–90%) | Долговечность загрузки, генерация мелкодисперсной пыли |
| Насыпная плотность, г/см³ | Масса угля на единицу объёма корпуса | 0,38–0,55 г/см³ (GAC); 0,55–0,75 (EAC) | Расчёт массы загрузки, гидравлическое сопротивление |
| Зольность, % | Содержание негорючих минеральных примесей | Кокос: <3%; каменный уголь: 5–12% | Чистота вымывания при запуске; влияние на pH |
| Влажность, % | Содержание воды в поставляемом материале | 2–8% (зависит от хранения) | Фактическая масса сухого вещества при расчёте |
| рН при промывке | pH воды после однократной промывки угля | 6–8 (зависит от марки) | Важно при первом запуске: перед вводом в эксплуатацию нужна промывка |
💡 Лайфхак для практика: перед выбором марки угля всегда запрашивайте у поставщика технический паспорт (TDS — Technical Data Sheet) и сертификат соответствия санитарным нормам (для питьевой воды — ГОСТ 55959-2014 или NSF/ANSI 61). Значение йодного числа «на глаз» не определить — это лабораторный показатель, и разница между 850 и 1050 мг/г означает разницу в ресурсе почти в 25%.
Влияние условий эксплуатации: pH, температура, конкурирующая адсорбция
Адсорбционная ёмкость угля — не константа. Она сильно зависит от условий, в которых работает фильтр. Инженер обязан учитывать три фактора.
1. Влияние pH воды
pH определяет, в какой форме существует загрязнитель — ионной, молекулярной или коллоидной. Уголь адсорбирует преимущественно неионизированные молекулы.
- При низком pH (кислая среда) органические кислоты существуют в молекулярной форме → адсорбция улучшается.
- При высоком pH (щелочная среда) те же кислоты ионизируются → адсорбция резко падает.
- Для хлора: при pH >8 преобладает гипохлорит-ион (OCl⁻), который адсорбируется хуже, чем HOCl при pH 6–7.
2. Температура воды
Адсорбция — экзотермический процесс. Чем ниже температура, тем выше равновесная ёмкость угля. На практике:
- При 5°C ёмкость угля на 15–25% выше, чем при 25°C.
- При выше 40°C адсорбция существенно снижается, начинается десорбция ранее захваченных молекул.
- Для горячей воды (>45°C) угольные фильтры не применяются — только механические.
3. Конкурирующая адсорбция
В реальной воде всегда присутствует смесь загрязнителей. Они конкурируют за активные центры на поверхности угля. Правила конкуренции:
- Молекулы с большей молекулярной массой и меньшей растворимостью вытесняют мелкие.
- Гуминовые кислоты «забивают» макропоры и блокируют доступ к микропорам — поэтому при высокой цветности ресурс по хлору падает в 2–3 раза.
- Приоритет адсорбции (от сильного к слабому): ПАУ > пестициды > ЛОС > хлорфенолы > хлор > низкомолекулярная органика.
💡 Практический вывод: если в воде много гуминовых веществ (высокая цветность), ресурс угля по хлору и ЛОС снижается кратно. В таких случаях нужен либо уголь с развитыми макропорами (древесный), либо двухступенчатая схема: сначала коагуляция/осветление, потом уголь.
Что уголь убирает из воды — и что не убирает
Эффективно адсорбирует / устраняет
| Загрязнитель | Эффективность | Примечание |
|---|---|---|
| Свободный хлор (Cl₂) | Очень высокая | Каталитическая реакция: Cl₂ + H₂O → HCl + HOCl → Cl⁻. Один из самых быстрых процессов на угле |
| Хлорамин (NH₂Cl, NHCl₂) | Высокая, но медленнее хлора | Требует большего EBCT, чем для свободного хлора; нужен уголь с высоким йодным числом |
| Тригалометаны (ТГМ): хлороформ, бромдихлорметан | Высокая | Хорошо адсорбируются благодаря низкой растворимости и аффинности к угольной поверхности |
| ЛОС: бензол, толуол, ксилол, МТБЭ | Высокая | ПКД (постоянная Генри) высокая — органические растворители хорошо адсорбируются из водной фазы |
| Пестициды и гербициды | Высокая (зависит от марки) | Эффективность зависит от молекулярной массы пестицида; хлорорганика адсорбируется лучше фосфорорганики |
| Геосмин и 2-метилизоборнеол (2-МИБ) | Очень высокая | Именно для этих «запаховых» соединений уголь — лучший и практически единственный практичный метод удаления из водопровода |
| Фенол и хлорфенолы | Высокая | Аффинность к угольной поверхности высокая; важно правильно рассчитать EBCT |
| Нефтепродукты (бензин, нефть) | Высокая | Гидрофобные молекулы хорошо адсорбируются на неполярной углеродной поверхности |
| ПАУ (полициклические ароматические углеводороды) | Высокая | Большие aromatic молекулы с высоким молекулярным весом |
| Цветность (гуминовые и фульвовые кислоты) | Средняя–высокая | Нужен уголь с развитыми мезо- и макропорами (древесный); кокосовый менее эффективен |
| Некоторые фармпрепараты (микрополлютанты) | Средняя (зависит от молекулы) | BAC-режим с озонированием значительно повышает удаление |
| Остаточный озон | Очень высокая (каталитический распад) | Уголь катализирует разложение O₃ до O₂ мгновенно — используется для деозонирования перед BAC |
Не удаляет или удаляет неэффективно
| Загрязнитель | Почему уголь не справляется | Альтернатива |
|---|---|---|
| Жёсткость (Ca²⁺, Mg²⁺) | Ионы не адсорбируются углём — нужен ионный обмен или мембрана | Ионообменный умягчитель, RO |
| Нитраты, нитриты | Гидрофильные анионы практически не адсорбируются | RO, ионный обмен на анионит |
| Фториды | Малая молекула с высокой растворимостью — не адсорбируется | Активированный глинозём (Al₂O₃), RO |
| Железо растворённое (Fe²⁺) | Ионная форма не адсорбируется стандартным углём | Аэрация + каталитическая фильтрация; обезжелезивающие загрузки |
| Мышьяк (As) | Не адсорбируется стандартным углём; удаляется только специальными импрегнированными марками | Адсорбент на основе оксида железа, RO |
| Бактерии и вирусы | Механически не задерживаются (кроме угольного блока с рейтингом 0,1–0,5 мкм); могут накапливаться в загрузке | УФ-стерилизация, обеззараживание хлором, мембраны |
| Тяжёлые металлы (Pb, Cd, Hg) — растворённые ионы | Ионная форма слабо адсорбируется обычным углём; некоторые марки импрегнируются сульфидами для удаления Hg | RO, ионный обмен, специальные импрегнированные угли |
| TDS (общая минерализация), хлориды, сульфаты, натрий | Растворённые соли и минеральные ионы не задерживаются углём | RO, дистилляция, электродиализ |
Применение в водоподготовке по задачам
1. Дехлорирование воды перед RO-мембраной
Одна из наиболее ответственных задач угля в бытовой водоподготовке. Полиамидные мембраны обратного осмоса разрушаются свободным хлором — остаточный хлор выше 0,1 мг/л уже опасен для мембраны. Угольный картридж (GAC или блок) ставится на второй ступени после механического предфильтра и гарантированно убирает хлор до нуля при правильно рассчитанном ресурсе картриджа.
Инженерное решение: оптимальный выбор — кокосовый GAC 12×40 или угольный блок 5 мкм. Ресурс картриджа рассчитывается по пропускной способности, а не по времени: при жёстком дехлорировании ёмкость заканчивается быстрее при высоком расходе воды.
2. Устранение запаха и вкуса из питьевой воды
Геосмин (запах земли), 2-МИБ (запах плесени), хлорфенолы (аптечный запах при хлорировании воды с фенолами) — все эти соединения обнаруживаются человеком при концентрациях от 4–10 нанограмм/литр. Уголь удаляет их в 100–10 000 раз эффективнее, чем они ощущаются. Высококачественный кокосовый GAC с йодным числом ≥1000 мг/г справляется с задачей при EBCT от 5 минут.
3. Муниципальная водоподготовка поверхностных вод
В схеме водоканала уголь стоит в конце технологической цепочки — после коагуляции, осветления, фильтрации — как последний барьер перед дезинфекцией и подачей в сеть. В современных схемах используется процесс O₃/BAC: озонирование + биологически активный угольный фильтр. Стандарт для водозаборов из рек и водохранилищ с нестабильным качеством воды.
4. Промышленная очистка сточных вод
GAC в адсорберах колонного типа — финальная стадия доочистки промышленных стоков от остаточных органических загрязнений (фенол, нефтепродукты, ПАВ, красители). Использованный уголь восстанавливается термической регенерацией или заменяется. При высоком содержании органики в стоке PAC с последующей флокуляцией и отстаиванием — экономичная альтернатива для периодических задач.
5. Пищевая промышленность
Древесный PAC и GAC применяются для обесцвечивания и деодорации: осветление соков, вин, пива, сахарных сиропов, растительных масел. Ключевое требование — пищевая сертификация угля и отсутствие каких-либо нежелательных примесей.
6. Бытовые фильтры-кувшины и картриджные системы
В фильтрах-кувшинах используется GAC или PAC в насыпном виде. В картриджах «под мойку» — GAC или угольный блок. Разница в эффективности между дешёвыми и качественными картриджами объясняется именно типом угля (кокосовый vs каменноугольный) и его йодным числом.
Место угольного фильтра в технологической цепочке
Угольный фильтр — не самодостаточная система. Его эффективность и ресурс напрямую зависят от того, какое оборудование стоит до и после него. Ошибки в sequencing ведут к быстрому выходу загрузки из строя или порче последующего оборудования.
Правильная последовательность для частного дома (скважина)
- Механический предфильтр (50–100 мкм) — убирает песок, окалину, взвесь
- Обезжелезиватель / аэрация — при Fe >0,5 мг/л или Mn >0,1 мг/л
- Угольный фильтр — удаление хлора, сероводорода, органики, запахов
- Умягчитель (ионообменный) — снижение жёсткости
- УФ-стерилизатор — обеззараживание
- Обратный осмос на кухне — питьевая вода
Критические правила размещения
| Правило | Почему |
|---|---|
| Уголь ВСЕГДА до ионообменной смолы | Хлор разрушает смолу — она теряет ёмкость за 3–6 месяцев вместо 7–10 лет |
| Обезжелезиватель ВСЕГДА до угля | Окислы железа забивают поры угля, ресурс падает в 5–10 раз |
| Механический фильтр ОБЯЗАТЕЛЕН до угля | Взвесь кольматирует слой, растёт ΔP, ресурс снижается |
| УФ-лампа ВСЕГДА после угля | Уголь — питательная среда для бактерий; УФ добивает проскок |
| Обратный осмос — после угля | Уголь защищает полиамидную мембрану от хлора |
⚠️ Типичная ошибка: поставить угольный фильтр после умягчителя «чтобы вода была вкуснее». В результате — хлор уничтожает смолу умягчителя за один сезон, а уголь работает по уже умягчённой воде, где хлор всё ещё есть. Правильно: уголь ДО умягчителя.
Инженерные параметры: EBCT, скорость фильтрации, расчёт загрузки
EBCT — пустое время контакта (Empty Bed Contact Time)
EBCT — важнейший инженерный параметр для проектирования угольного фильтра. Он показывает, сколько времени вода находится в объёме, занятом углём, если бы все поры были пустыми.
EBCT (мин) = Объём загрузки угля (л) ÷ Расход воды (л/мин)
Или: EBCT (мин) = Высота слоя угля (м) ÷ Линейная скорость (м/мин)Нормативные значения EBCT в зависимости от задачи:
| Задача | Рекомендуемый EBCT | Примечание |
|---|---|---|
| Дехлорирование | 1–3 минуты | Быстрая каталитическая реакция; даже 2 мин достаточно для свободного хлора |
| Удаление хлораминов | 5–10 минут | Реакция медленнее, чем со свободным хлором |
| Устранение запаха и вкуса (геосмин, 2-МИБ) | 5–10 минут | EBCT рассчитывается с учётом пиковой концентрации в летний сезон |
| Удаление ЛОС и пестицидов | 10–20 минут | Требует большей поверхности контакта; зависит от молекулярной массы |
| Удаление тригалометанов | 15–30 минут | Труднее адсорбируются из воды, чем ЛОС из воздуха |
| BAC-фильтрация (с биопленкой) | 10–20 минут | Биодеградация более медленный процесс, чем физическая адсорбция |
Скорость фильтрации (линейная скорость потока)
Скорость фильтрации — объёмный расход воды, делённый на площадь поперечного сечения фильтра:
v (м/ч) = Q (м³/ч) ÷ S (м²)Для угольных фильтров водоподготовки: 5–15 м/ч — нормальный диапазон. Превышение увеличивает перепад давления и снижает EBCT. При высоких скоростях проскок загрязнителей наступает раньше расчётного срока.
Пример расчёта угольного фильтра
Исходные данные:
- Задача: дехлорирование + удаление геосмина (пиковые концентрации летом)
- Расход воды: Q = 15 м³/ч
- Требуемый EBCT: 10 минут
- Уголь: кокосовый GAC 12×40, насыпная плотность 0,50 кг/л
Расчёт:
1. Объём загрузки:
V = Q × EBCT = 15 м³/ч × (10/60) ч = 2,5 м³ = 2 500 л
2. Масса загрузки:
m = V × насыпная плотность = 2 500 л × 0,50 кг/л = 1 250 кг
3. Площадь сечения фильтра при скорости v = 10 м/ч:
S = Q / v = 15 / 10 = 1,5 м²
→ Диаметр фильтра: d = √(4S/π) = √(4×1,5/3,14) ≈ 1,38 м
→ Принимаем стандартный корпус 1400 мм (S ≈ 1,54 м²)
4. Высота слоя угля:
H = V / S = 2,5 / 1,54 ≈ 1,62 м
5. Проверка скорости фильтрации:
v = 15 / 1,54 ≈ 9,7 м/ч ✓ (в норме 5–15 м/ч)Параметры обратной промывки
Промывка необходима для удаления задержанных взвешенных веществ и взрыхления слоя угля. Стандартные параметры для GAC:
| Параметр | Значение |
|---|---|
| Интенсивность промывки | 12–20 л/(м²·с) — для расширения слоя на 30–50% |
| Продолжительность | 10–15 минут |
| Частота | Раз в 2–7 суток (в зависимости от мутности входящей воды) |
| Вода для промывки | Чистая, без хлора (для BAC-фильтров) |
Регенерация и замена: когда и как
Признаки исчерпания ресурса угля
- Возврат запаха хлора или органики на выходе из фильтра (проскок)
- TDS или ОВП (окислительно-восстановительный потенциал) вышли из заданного диапазона
- Рост перепада давления на слое — признак кольматирования механическими примесями
- Срок работы достиг расчётного (по пропускной способности м³ или по времени)
Термическая регенерация
Единственный метод, полностью восстанавливающий сорбционную ёмкость GAC. Отработанный уголь прокаливается при 850–950°C в атмосфере водяного пара — органические примеси выгорают, поры очищаются. Потери угля при регенерации: 5–10% за цикл. Экономически целесообразна для систем с загрузкой >5 000–10 000 кг угля.
Для бытовых картриджей и малых промышленных систем регенерация нецелесообразна экономически — загрузка заменяется полностью.
Ресурс угля в зависимости от задачи
| Задача | Ориентировочный ресурс GAC | Ограничивающий фактор |
|---|---|---|
| Дехлорирование городского водопровода | 3–7 лет | Исчерпание каталитических центров реакции с Cl₂ |
| Удаление органики и запаха | 6–24 месяца | Зависит от ХПК исходной воды — чем выше органика, тем быстрее насыщение |
| Бытовой картридж GAC или блок | 3–12 месяцев | Обязательная замена не реже 1 раза в год — риск биологического загрязнения |
| BAC-режим с биоплёнкой | 5–15 лет без термической регенерации | Биологическая активность компенсирует насыщение; промывка без дезинфекции |
⚠️ Бактериологическая опасность переработанного картриджа. Бытовой угольный картридж или загрузка кувшина с истёкшим сроком — это не «менее эффективный» фильтр, а потенциальный источник бактерий. Накопленная органика служит питательной средой для микроорганизмов. Замена раз в год — не рекомендация, а требование безопасности. Некоторые марки угля импрегнируются серебром (Ag) для подавления микробного роста — это снижает, но не исключает риск.
Как выбрать уголь под задачу: сводная таблица
| Задача | Форма | Сырьё | Мин. йодное число | Примечание |
|---|---|---|---|---|
| Дехлорирование перед RO-мембраной | GAC или угольный блок 5 мкм | Кокосовый | ≥ 1000 мг/г | Обязателен хорошей механической прочностью, ресурс по пропускному объёму |
| Удаление вкуса, запаха, геосмина из питьевой воды | GAC 12×40 | Кокосовый | ≥ 1000 мг/г | EBCT 5–10 мин; расчёт по пиковым летним концентрациям |
| Снижение цветности, гуминовых веществ | GAC 8×30 | Древесный или лигнит | ≥ 700 мг/г | Высокое мелассовое число важнее йодного |
| Удаление ЛОС, пестицидов | GAC 12×40 | Кокосовый или битуминозный | ≥ 1000 мг/г | EBCT 10–20 мин; напорный адсорбер |
| Бытовой фильтр-кувшин | GAC или PAC в сетчатом картридже | Кокосовый (оптимум) или берёзовый | ≥ 900 мг/г | Замена по истечении 1–4 месяцев (зависит от модели) |
| Муниципальный водоканал, O₃/BAC | GAC 8×30 или 12×40 | Битуминозный (с регенерацией) или кокосовый | ≥ 950 мг/г | Проектируется с возможностью термической регенерации |
| Пищевая промышленность (обесцвечивание) | PAC | Древесный, пищевая сертификация | 700–900 мг/г | Важна зольность <5%, NSF/ANSI или JECFA сертификация |
| Аварийная обработка при сезонном цветении | PAC (дозирование в контактную камеру) | Кокосовый | ≥ 1000 мг/г | Доза 5–50 мг/л в зависимости от концентрации загрязнителя |
| Очистка промышленных сточных вод | GAC (напорный адсорбер) или PAC (с флокуляцией) | Битуминозный или лигнит | ≥ 800 мг/г | Выбор определяется составом стоков; для фенолов — кокосовый |
Типичные ошибки при применении активированного угля
| Ошибка | Последствие | Как избежать |
|---|---|---|
| Выбор угля по цвету («чёрный и блестящий = хороший») | Маркетинговый выбор вместо технического; часто берёзовый уголь с низким йодным числом вместо кокосового | Запрашивать технический паспорт с йодным числом, BET, твёрдостью |
| Использование угля без механического предфильтра | Взвесь и ил быстро забивают поры и межгранульное пространство; ресурс снижается в 2–5 раз | Всегда ставить механический предфильтр 5–20 мкм перед угольной загрузкой |
| Пренебрежение промывкой картриджа/загрузки при первом запуске | Вымывание угольной пыли (особенно у древесного и каменноугольного) в воду. Чёрная вода из крана | Промыть 2–5 объёмов фильтра при первом запуске до прозрачной воды |
| Использование картриджа дольше расчётного ресурса | Биологическое обрастание: картридж превращается в рассадник бактерий | Строгое соблюдение регламента замены; установить счётчик объёма или таймер |
| Неправильный расчёт EBCT (скорость потока выше расчётной) | Время контакта недостаточно; проскок загрязнителей начинается значительно раньше | Проектировать с запасом 20–30% по EBCT; проверять скорость фильтрации |
| Применение угля для умягчения воды | Жёсткость и соли кальция и магния углём не убираются; система не решает задачу | Для умягчения — ионообменный умягчитель; уголь после него убирает хлор |
| Ожидание, что уголь убьёт бактерии | Стандартный GAC не обеззараживает воду; бактерии проходят через него | Для обеззараживания — УФ-стерилизатор или хлорирование после угольного фильтра; или угольный блок с рейтингом 0,1–0,5 мкм |
Статья подготовлена на основе данных ГОСТ 55959-2014 («Угли активированные. Методы испытаний»), технических рекомендаций AWWA (American Water Works Association), стандартов NSF/ANSI 61 и NSF/ANSI 55, материалов ВОЗ по водоподготовке, а также технической документации ведущих производителей активированных углей.
