Основные компоненты:
- Фильтрующий элемент — пакет полимерных дисков с канавками
- Корпус — из армированного полипропилена или полиамида
- Система промывки — ручная или автоматическая
1. Вода поступает снаружи фильтрующего цилиндра
2. Проходит через микрощели между дисками (размер пор 5-500 мкм)
3. Загрязнения остаются на поверхности дисков
4. Очищенная вода выходит через центральный канал

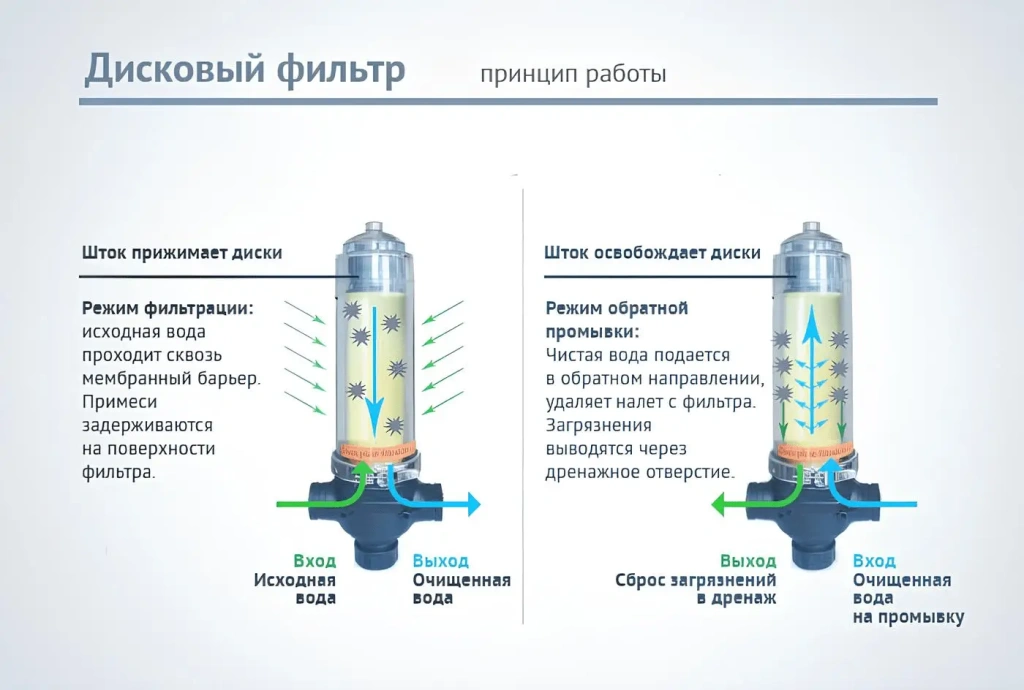

Рис. 1. Схема движения воды в дисковом фильтре
Параметр |
Значение |
Точность фильтрации |
5-500 мкм |
Рабочее давление |
до 10 бар |
Температурный диапазон |
+5...+60°C |
Производительность |
3-25+ м³/ч |
Материал корпуса |
Полипропилен, полиамид |
✔ Высокая эффективность
- Задерживает частицы в 2-4 раза мельче, чем сетчатые фильтры
- Очистка до 99% механических примесей
✔ Экономическая выгода
- Срок службы дисков — до 10 лет
- Низкие затраты на промывку (до 1% от расхода воды)
✔ Универсальность
- Работает с водой любой жесткости
- Совместим с реагентной очисткой
- Грубая очистка: 100-500 мкм
- Тонкая очистка: 5-50 мкм
Рассчитывается по формуле:
Q = V × 1.2 × X, где:
- V — пиковый расход воды
- 1.2 — запас мощности
- Х – количество фильтров в установке
- Для агрессивных сред: армированный полиамид
- Стандартные условия: полипропилен
Таблица 2. Рекомендации по выбору размера
Диаметр корпуса |
Пропускная способность |
2" |
до 5 м³/ч |
3" |
до 15 м³/ч |
4" |
до 30 м³/ч |
1. Остановить подачу воды
2. Активировать обратную промывку
3. Промывать до прозрачности дренажа
4. Проверить перепад давления
- При ΔP > 0.5 бар — немедленная промывка
- Профилактика — каждые 200 рабочих часов
- Промышленность: защита теплообменников, котлов.
- ЖКХ: водоподготовка в многоквартирных домах.
- Сельское хозяйство: системы капельного полива.
- Пищевая промышленность: предварительная фильтрация технологической воды.
Дисковые фильтры сочетают высокую эффективность с низкими эксплуатационными затратами. Для оптимального выбора учитывайте:
1) Требуемую степень очистки
2) Химический состав воды
3) Пиковую нагрузку системы
Рекомендация: Для сложных условий рекомендуем модели с автоматической промывкой и датчиками давления.
